分體式渦輪流量計

分體式渦輪流量計是在LWGY基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用**的超低功率單片微機技術研制的傳感器與計算一體化的新型流量測量儀表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電

在線預約

產品詳情PRODUCT DETAILS

分體式渦輪流量計是在LWGY基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用**的超低功率單片微機技術研制的傳感器與計算一體化的新型流量測量儀表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電源影響、抗雷擊、成套成本低等明顯優點?？?*應用于石油、化工、輕工、食品等行業的液體流量測量。本產品性能優越，達到國際同類產品的**水平。裝在測量管道上可將管道中低粘度液體的流動狀態轉化成電脈沖信號，傳送到顯示儀表或計算機系統，即可實現對管道中流體的體計流量或總量的測量。

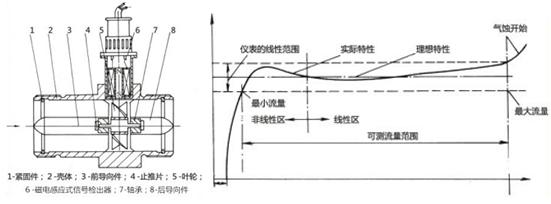

分體式渦輪流量計原理：

當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

分體式渦輪流量計分類

1．按儀表功能分類，XTLWGY系列渦輪流量計可分為2大類，即：

■渦輪流量傳感器/變送器

■智能一體化渦輪流量計

2．功能說明

渦輪流量傳感器/變送器

該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

XTLWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；

XTLWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

智能一體化渦輪流量計采用**的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為XTLWGY-B型和XTLWGY-C型

XTLWGY-B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）；無信號輸出功能。

XTLWGY-C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。

分體式渦輪流量計主要技術數據：

環境溫度	-20℃--+55℃
防爆類別	ExdIIBT5
精確度	±0.5％
輸出信號	Vop-p≥5V(三線制） L_oI≈3mA 、 L_oh≈11mA
傳輸距離	不超過1KM
相對濕度	5%--95%
介質溫度	－20℃ -- ＋120℃
供電電源	12--24VDC

分體式渦輪流量計測量范圍及工作壓力

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	耐受壓力（MPa）
DN4	0.04～0.25	0.04～0.4	6.3
DN6	0.1～0.6	0.06～0.6	6.3
DN10	0.2～1.2	0.15～1.5	6.3
DN15	0.6～6	0.4～8	6.3 2.5（法蘭）
DN20	0.8～8	0.45～9	6.3 2.5（法蘭）
DN25	1～10	0.5～10	6.3 2.5（法蘭）
DN32	1.5～15	0.8～15	6.3 2.5（法蘭）
DN40	2～20	1～20	6.3 2.5（法蘭）
DN50	4～40	2～40	2.5（法蘭）
DN65	7～70	4～70	2.5（法蘭）
DN80	10～100	5～100	2.5（法蘭）
DN100	20～200	10～200	2.5（法蘭）
DN125	25～250	13～250	1.6（法蘭）
DN150	30～300	15～300	1.6（法蘭）
DN200	80～800	40～800	1.6（法蘭）

分體式渦輪流量計選型：

型號							說明
XTLWGY─	□	/□	/□	/□	/□	/□	說明
公稱通徑	4						4mm，標準量程0.04～0.25m3/h 寬量程為0.04～0.4m3/h
	6						6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
	10						10mm，標準量程0.2～1.2m3/h，寬量輪為0.15～1.5m3/h
	15						15mm，標準量程0.6～6m3/h，寬量輪為0.4～8m3/h
	20						20mm，標準量程0.8～8m3/h，寬量輪為0.45～9m3/h
	25						25mm，標準量程1～10m3/h，寬量輪為0.5～10m3/h
	32						32mm，標準量程1.5～15m3/h，寬量輪為0.8～15m3/h
	40						40mm，標準量程2～20m3/h，寬量輪為1～20m3/h
	50						50mm，標準量程4～40m3/h，寬量輪為2～40m3/h
	65						65mm，標準量程7～70m3/h，寬量輪為4～70m3/h
	80						80mm，標準量程10～100m3/h，寬量輪為5～100m3/h
	100						100mm，標準量程20～200m3/h，寬量輪為10～200m3/h
	125						125mm，標準量程25～250m3/h，寬量輪為13～250m3/h
	150						150mm，標準量程30～300m3/h，寬量輪為15～300m3/h
	200						200mm，標準量程80～800m3/h，寬量輪為40～800m3/h
類型		N					+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V
		A					4-20mA二線制電流輸出
		B					電池供電現場顯示型
		C					現場顯示/4～20mA 兩線制電流輸出
精度			05				精度0.5級
精度			10				精度1.0級
渦輪類型				W			寬量程渦輪
渦輪類型				S			標準渦輪
材質					S		304不銹鋼
材質					L		316（L）不銹鋼
防爆						N	脈沖輸出基本型，非防爆產品
防爆						E	防爆型（防爆等級：ExdIIBT6）
