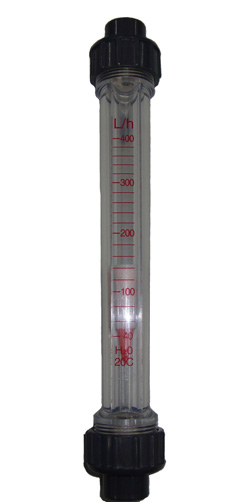

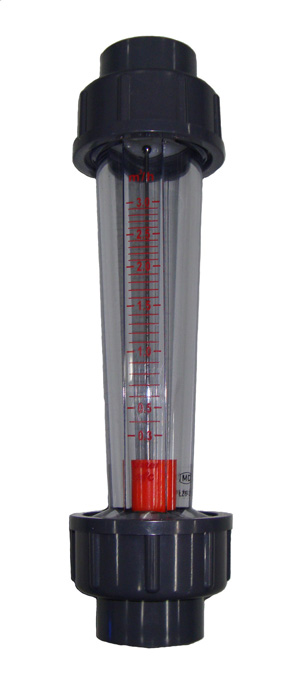

塑料轉子流量計連接方式有插管連接，法蘭連接，內外螺紋連接及面板式安裝。塑料轉子流量計錐管等主部件均由AS、ABS塑料制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，可**應用于化工、環保、食品等工業部門。使用介質為水或水濃度為30%以下的稀酸或稀堿等等。

原理與結構：

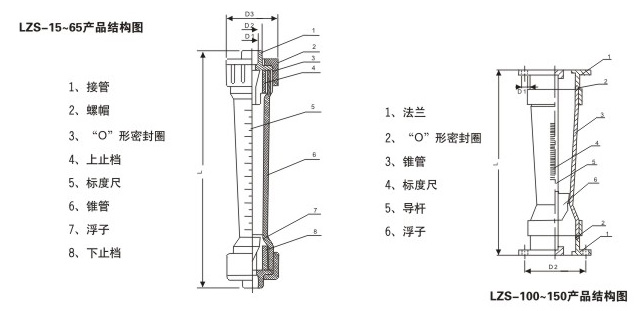

    塑料轉子流量計量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

XT-LZS-(  )短管型塑料轉子流量計技術參數

XT-LZS-(  )長管型塑料轉子流量計技術參數

XT-LZS-(  )法蘭型塑料轉子流量計技術參數

塑料轉子流量計安裝

〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。

〔2〕流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。

〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平。〔一般標準：需用的*佳流量為流量計*大流量的50％-70％，盡量不要用到*高數?！?/span>

〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。

〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。

〔6〕流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。

塑料轉子流量計使用

〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。

〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。

〔3〕當錐管和浮子粘污時，應及時清洗。

〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。

〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。

由下式表示

QS=QN

QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度 。
