          硫酸液位計

          硫酸液位計的測量筒與被測容器通過導管及法蘭連接是相通的,兩者中的氣相和液相是同步變化的。根據浮力和磁耦合原理,測量筒內的磁性浮子,隨被測液面的升高(降低),驅動測量筒外部顯示器上的雙色翻板翻轉。當液面上升時,磁性浮子驅動翻板旋轉180°,顯示紅色或綠色;當液面下降時,磁性浮子驅動翻板反向旋轉180°,

          在線預約
          產品詳情PRODUCT DETAILS

              硫酸液位計的測量筒與被測容器通過導管及法蘭連接是相通的,兩者中的氣相和液相是同步變化的。根據浮力和磁耦合原理,測量筒內的磁性浮子,隨被測液面的升高(降低),驅動測量筒外部顯示器上的雙色翻板翻轉。當液面上升時,磁性浮子驅動翻板旋轉180°,顯示紅色或綠色;當液面下降時,磁性浮子驅動翻板反向旋轉180°,顯示白色。紅色帶或綠色帶的高度就是被測液面的高度,實現了測量和顯示被測液(界)面位置的目的。

                每個磁翻板為雙色軸向對稱結構,兩個磁翻柱間的間距為10mm,分別以白色和紅色(或綠色)來指示氣相部分和液相部分,紅色(或綠色)與白色交接處就是液相和氣相的分界處。該液位計既能測量液面,也能測量?jì)煞N不同密度介質的界面。

          適用范圍

               磁翻柱板液位計能**用于石油、化工、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池反應罐、發酵罐、液氨貯罐、氨分離器、鍋爐汽包、除氧器、硫水箱、回水箱、髙低壓加熱器、凝結器、蒸發器及其他壓力容器內與304、321、316L、0Cr18N9、304或0Cr18Ni9+PTFE 00Cr17N14Mo2、1Cr18N9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式選擇,以適應不同場合環境的要求。

          硫酸液位計特點

             ● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用;

             ● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;

             ● 工作壓力:真空~42MPa,密度*低可達0.459cm3;

             ● 工作溫度:-190~+425℃;

             ● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;

             ● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制;

             ● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制;

             ● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測;

          主要技術參數
          基本型
          測量范圍(即安裝法蘭中心距)
          500、800、1600、1400、1700、2500、4000、6000、1000;
          現場指示精度:±mm
          工作溫度:-196℃~200℃
          介質密度差:≥0.15g/cm3(測量界位)
          介質密度:≥0.45g/cm3(測量界位)
          介質穩波:≤1st(10-4m2/s)


          連接過程法蘭
            當磁性浮子液位計壓力等級為PN1.6、2.5、4.0Mpa時,其過程連接法蘭均接JB82.2-94可動凸面法蘭制造(即PN2.5Mpa的壓力等級仍配PN4.0Mpa等級的法),用戶自配凹面法蘭(可與帶傲凹面法蘭的閥門直接連接。)當浮子液位計壓力等級為PN6.4、10.0、16.0Mpa時,其過程連接法蘭為JB82.0-91、DN25固定凸面法蘭制造,過程邊接法蘭等級與浮子液位計相同。(可與帶傲凹面法蘭的閥門連接)。
          用戶如需特殊法蘭(如HGJ、GB、ABSI等標準,)需在訂貨時注明環境振動:頻率≤25HZ、振幅≤0.5mm(在實際運行狀態下)


          測量范圍
          500
          800
          1100
          1400
          1700
          2500
          4000
          6000
          重量
          14
          17
          21
          24
          28
          36
          52
          74


          磁性浮子液位計液壓報警器磁性浮子液位計液位遠傳裝置
          輸出形式:三常開、三常閉開關信號
          能點容量:220VAC 2A
          工作壽命:>105次
          報警精度:±5mm
          供電電源:24VDC、220VAC 50Hz
          環境溫度:-40~60℃
          出線口接頭:內螺紋M20×1.5
          防爆型式標志:本安型ibllBT4
          隔爆型diBT4
          遠傳量程:0~6000mm(任意選用)
          精度:±10.0mm
          回差:±10.0mm
          輸出信號:4~20mADC
          遠傳*大距離:3km
          負載電阻:250Ω(不包括導線電阻200Ω)
          供電電源:24VDC、220V.AC 50Hz;
          環境溫度:-40~60℃
          出線口接頭:內螺紋M20×1.5
          防爆型式標志:本安型ibllBT5
          隔爆型diBT5

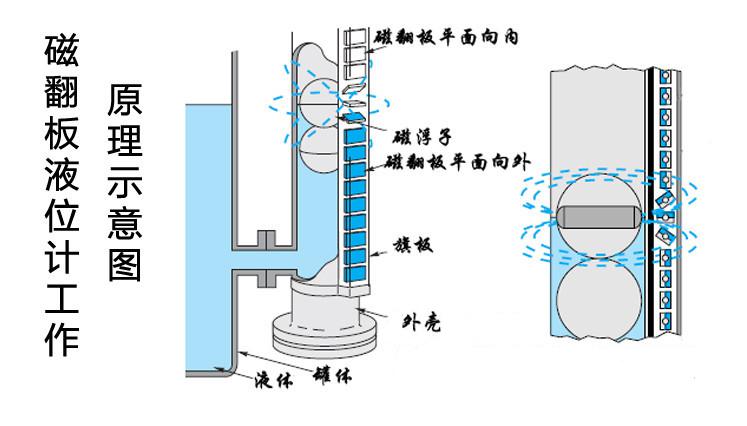

          硫酸液位計工作原理

            在您選用此產品前我們先將磁性翻柱液位計的工作原理作一簡單的介紹。XT-UHZ/C系列磁翻柱液位計又稱磁性浮子液位計或磁翻板液位計,它通過氣相和液相連接法蘭與容器相連接。UHZ/C系列磁翻柱液位計根據浮力和磁耦合原理,測量筒內磁性浮子隨被測液面的升高(降低)驅動測量筒外部顯示器上的雙色翻柱旋轉180℃顯示紅色(反向旋轉180℃顯示白色)實現了測量和顯示被測液面位置的目的。具體解釋就是:XT-UHZ/C系列磁翻柱液位計它有一容納浮球的腔體我們稱其為主體管或外殼,它通過法蘭或其他接口與容器組成一個連通器;這樣它腔體內的液面與容器內的液面是相同高度的,所以腔體內的浮球會(huì )隨著容器內液面的升降而升降;這時候我們并不能看到液位,所以我們在腔體的外面裝了一個翻柱顯示器,因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼,它與浮球隨液面升降時,它的磁性透過外殼傳遞給翻柱顯示器,推動磁翻柱翻轉180°;由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體,所以翻轉180°后朝向翻柱顯示器外的會(huì )改變顏色(液面以下紅色、以上白色),兩色交界處即是液面的高度。每個磁翻柱雙色軸向對稱結構,兩個磁翻柱間的間距為10mm或20mm,分別以白色和紅色來指示氣相部分和液相部分,也可選擇下部白色表示液體部分上部紅色表示氣體部分。紅色與白色交接處就是液相與氣相的分界處。該液位計也能用于兩種不同密度介質的界面測量。

            XT-UHZ/C系列磁翻柱液位計控制型是在磁翻板液位計的基礎上增加了磁控開關,在監測液位的同時磁控開關信號可用于對液位進行控制或報警;遠傳型是在磁翻柱液位計的基礎上增加了4~20mA 變送傳感器,在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室,實現遠程監測和控制。


          硫酸液位計選型參數表:

          型號
          規格編碼內容
          XT-UHZ—磁翻板液位計

          A就地顯示型顯示和遠傳功能選擇
          B電遠傳型
          C報警型(三點報警)
          D就地顯示電遠傳型
          E就地顯示報警型
          F電遠傳報警型
          G就地顯示電遠傳報警型

          B翻板式就地顯示裝置

          APN1.0MPa工作壓力
          BPN1.6MPa
          CPN2.5MPa
          DPN6.0MPa



          法蘭接口








          F接口法蘭標準JB82-59

          E額定介質溫度-40℃工作溫度選擇




          H額定介質溫度100℃
          I額定介質溫度350℃

          *介質密度:≥0.51(g/cm3)




          *量程:0~6000(mm)




          E帶蒸汽夾套

          D隔爆型
          i本質安全型
          XT-UHZ—□—□—□—□—□—□—□—□—□—□—□—□—□
