超聲波液位計安裝、維護、標定簡單。產品**適用于化工、水處理、水利、食品、糧食等行業的物位測量，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點。
超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可**應用于水環境、酸堿、泥漿、食品等多種環境。
超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
超聲波液位計由XT-CYW系列超聲波換能器（內置數字溫度傳感器）、XT-CYW系列現場變送器組成。它可以單獨完成液位的監測，同時也可以通過4~20mA或RS485連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
超聲波換能器
超聲波換能器是超聲波液位計的視覺神經系統。超聲波換能器的技術指標決定了超聲波液位儀的性能。衡量超聲波換能器的主要技術指標有：盲區、方向角、靈敏度等。所有的超聲波換能器在起振時都會發生的拖尾現象，其結果是：在換能器的近端會出現一個無法接收回波的區域，這便叫做盲區。傳統的超聲波測位儀盲區大，且在盲區附近的測量仍受“拖尾現象”的影響，測量精度不高。
超聲波液位計主要參數
電源：DC-24v（18v—30v）、AC-220v 輸出：4—20mA（16位D/A轉換）、RS485
量程：0—20m（任何段） 肓區：0.3—0.8m
分辨率：1mm 精確度：0.25%
環境溫度：-25℃—60℃ 防護等級：IP67

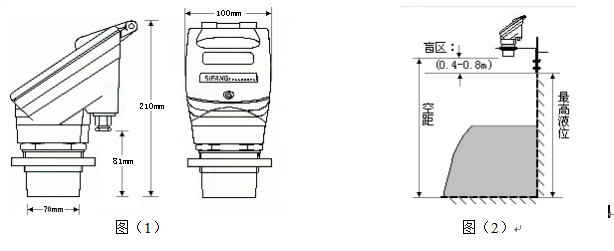

超聲波液位計外形尺寸（圖1所示）
技術參數：
型 號 | XT-CYW |
量 程 | 液體：0~15m/20m/30m/40m 固體：0~6m/10m /15m /25m |
盲 區 | 0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
精度(空氣中) | 量程的0．2％ |
電流輸出 | 4~20mA |
輸出分辨率 | 實際量程的0．03％ |
輸出負載 | 0~500Ω |
開關量輸出 | 高位、低位繼電器常開 |
繼電器規格 | AC250V 5A／DC30V |
顯示分辨率 | lcm |
顯示方式 | 4位LCD液晶(字高15cm) 或6位LED數碼管 |
輸入電源 | DC24V(±10％)80mA或AC220V 50mA |
溫度補償 | 全范圍自動 |
介質溫度 | -45℃~+85℃ |
壓力范圍 | ±0．1MPa |
聲波束角 | 5°(3db) |
檢測周期 | 1秒 |
參數設置 | 3位有感按鍵 |
電纜裝置 | PGl3.5密封套 |
外殼材質 | ABS |
傳感器材質 | PVC |
防護等級 | IP67 |
安裝方式 | 螺紋(法蘭)或固定孔(支架) |
安裝要求 | 探頭發射面應伸出容器安裝口 |
超聲波液位計選型:
XT-CYW— | 超聲波液位計 | |||
型 式
| A | 一體式兩線制 | ||
B | 一體式三線制 | |||
C | 一體式四線制 | |||
D | 分體式四線制精簡型 | |||
E | 分體式四線制標準型 | |||
量 程
| 4 | L=4m | ||
6 | L=6m | |||
8 | L=8m | |||
10 | L=10m | |||
12 | L=12m | |||
15 | L=15m | |||
20 | L=20m | |||
30 | L=30m | |||
40 | L=40m | |||
客戶指定 | L=…..m | |||
| D | DC24V LCD液晶顯示 | ||
E | DC24V LED數碼管顯示 | |||
A | AC220V LCD液晶顯示 | |||
探頭加長 | **mm | |||
超聲波液位計安裝與接線
<一>安裝
該超聲波液位儀安裝方便，直接利用傳感器上的螺紋安裝，并注意以下幾點：
1、傳感器和*高物位之間距離應大于盲區（安置高度≥物位*高高度+盲區）同時要保證傳感器軸線應垂直于被測物體。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、因傳感器發射波夾角的存在，在安置時應與器壁保持一定的距離，安置示意圖見圖（2）
<二>接線 打開儀表蓋，按面板上的示意符接線。
操作說明
<一>、菜單介紹
1、主菜單：顯示測量結果和進入下級菜單密碼二項內容。
2、二級菜單：當輸入正確的二級菜單密碼后，可顯示下列內容：空距、量程、盲區、測量數據的變化率、顯示方式、繼電器1和繼電器2的開啟工作點和關閉工作點。
<二>、按鍵定義
更換顯示內容: 當處于修改編輯狀態時（有閃爍的光標時）按此鍵可退出修改編輯狀態。
選 定需要修改顯示內容后，按此鍵即進入修改編輯狀態，此時會顯示一個閃動的光標，再按此鍵時，閃動光標位數字加‘1’變化。
向右移動光標至下一個數字， 與 鍵 配合使用可用于修改參數。
修改參數后按此鍵確認，再次按此鍵則返回主顯示菜單。
