測量主機

準確度

1.0 %

重復性

0.2%

流速范圍

0-64m/s

測量周期

500mS （每秒2次，每個周期采集128組數據）

測量原理

超聲波時差原理，4字節IEEE754浮點運算

顯示接口

可連接2×10背光型漢字或者2×20字符型液晶顯示器

操作

外接16鍵輕觸鍵盤以及PC計算機設參軟件

輸入

3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用

兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）

輸出

電流信號 （可選模塊）：4-20mA, 阻抗600Ω浮空，準確度0.1% 。
頻率信號 （可選模塊）：1-9999Hz之間任選，OCT輸出。
脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 （其中1路脈沖寬度6~1000ms間可編程，默認200ms） 。
報警信號：雙路OCT輸出，可選近20種源信號。
數據接口：隔離RS485串行接口。

通訊協議

MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議

其它功能

自動記憶前512日、前128個月、前10年的累積流量和工作狀態；自動記憶前30次上、斷電時間和流量并可實現自動或手動補加；
可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；
1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；
工作參數可固化到機內的FLASH存儲器中，上電時自動調出；
用戶能夠通過E-mail傳送來的代碼文件實現軟件升級
故障自診斷功能。
故障時間計時器。

工作電流

50mA （不連接鍵盤顯示和蜂鳴器不響的條件下）

備用電池

使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失

環境溫度

-10℃～70℃ （大于此溫度范圍要求請與廠家聯系）

工作時間

連續

版 本 號

UFT12

UFT13

UFT14

UFT15

電 源

24VDC

8~30VDC

24VDC

85~264VAC/24VDC

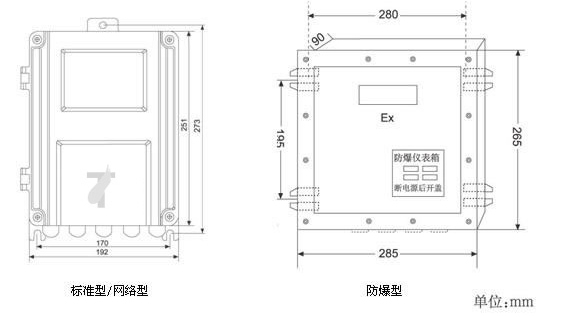

尺寸

Φ84

116×62

92×36

150×95

傳感器

外縛式

標準S1型，適用管徑DN15～100mm
標準M1型，適用管徑DN50～1000mm
標準L1型，適用管徑DN300～6000mm
高溫S1H型，適用管徑DN15～100mm
高溫M1H型，適用管徑DN50～1000mm
其它廠家的傳感器

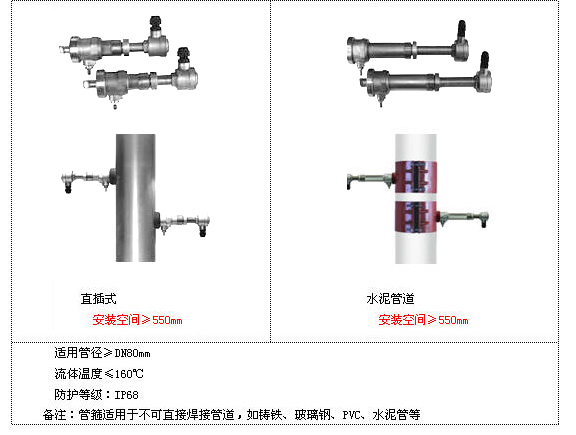

插入式

測量管道材質不限（不停產安裝）適用于管徑DN80以上。

管段式

π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%

信號電纜

專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。

防護等級

IP68（可浸水工作）

可測管道

管材

鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。

襯材

環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。

內徑

15mm～6000mm（π型管段式內徑可小至2毫米）

直管段長度

上游≥10D，下游≥5D，距泵出口處≥30D。

測量介質

種 類

水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。

濁 度

≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。

溫 度

-40℃～160℃

流 向

可對正反向流量分別計量，并可計量凈流量。
